Контроль шероховатости и толщины

Толщиномеры QuaNix 1200 / 1500 — идеальный инструмент для оценки уровня шероховатости и измерения толщины покрытия Zinga.

Толщиномеры QuaNix 1200 / 1500 — идеальный инструмент для контроля шероховатости и толщины покрытия Zinga

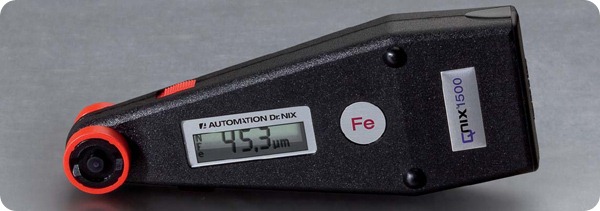

quanix1500QuaNix 1500 — электронный прибор с цифровой индикацией показателей для измерения толщин покрытий на различных металлических и неметаллических основаниях. Благодаря интеграции двух зондов Fe и NFe, прибором можно измерять немагнитные слои как на стали и железе, так и на алюминии, меди, цинке или нержавеющей стали без калибровки в диапазоне от 0 до 5000 мкм.

Датчик оснащен V-образной канавкой для измерения толщины покрытия на прутках и искривленных поверхностях.

Выпускается в двух вариантах:

  • стандартный
  • со встроенной памятью на 3900 значений и возможностью подключения к ПК через разъем RS 232

QuaNix 1200

QuaNix 1200, в отличие от прибора QuaNix 1500, предназначен для измерения толщин покрытий только на металлических основаниях. Диапазон измерений от 0 до 2000 мкм. оснащен дисплеем, способным удерживать последнее значение в течение 10 секунд.

Тест-наконечник имеет V-образную канавку для измерения толщины покрытия на прутках и искривленных поверхностях.

Основные технические характеристики

  QuaNix 1200 QuaNix 1500
Вид материала основания Fe Fe/NFe
Диапазон измерений толщины покрытия, мкм 0 ? 2000 0 ? 5000
Пределы допускаемой основной абсолютной погрешности толщиномеров, мкм
*где Х — показание толщиномера
± (1 + 0,02 Х) В диапазоне 0?999 мкм:± (1 + 0,02 Х), в диапазоне 2000?5000 мкм: ± 0,035 Х
Минимальная площадка измеряемой поверхности, мм В диапазоне толщин 0?100 мкм: диаметр 10 мм
Пределы допускаемой дополнительной погрешности от площадки, измеряемой поверхности В диапазоне толщины свыше 100 мкм: удвоенное значение основной погрешности
Минимальный радиус кривизны измеряемой поверхности, мм
   для выпуклой 10 (для Fe в диапазоне 0?250 мкм, для NFe в диапазоне 0?100 мкм)
   для вогнутой 30 (в диапазоне 0?50 мкм)
Пределы допускаемой дополнительной погрешности от кривизны выпуклой поверхности основания Удвоенное значение основной погрешности для диапазона толщины покрытий: для выпуклой: свыше 250 мм (для Fe) и свыше 100 мкм (для NFe) для вогнутой: свыше 50 мкм.
Минимальная толщина основания, мм 0,2
Питание от щелочной батарейки напряжением, В 9
Диапазон рабочих температур, °С 0 ? +60
Габаритные размеры (длина х ширина х высота), мм 166?64?34
Масса, г 130

Базовая комплектация:

    • электронный прибор QuaNix 1200 или 1500 — 1 шт.
    • футляр с двумя калибровочными пластинами — 1 шт.
    • батарейка — 1 шт.
    • инструкция по эксплуатации — 1 шт.
    • калибровочный сертификат — 1 шт.



Толщиномеры QuaNix зарегистрированы в Государственном реестре средств измерений под №25571-03 от 15.09.03г. и допущены к применению в РФ.
